關于高低壓開關柜GCS系列的詳細講解

GCS型低壓抽出式開關柜應用于三相溝通交流頻率為50Hz，額定值工作標準電壓為400V（690V），額定電壓為4000A及下列的發、供配電系統中的做為驅動力、配電設備和電機集中控制系統、電容器賠償?shù)挠锰帯V泛運用于發電站、原油、化工廠、冶金工業、紡織品、多層建筑等場地，也能用在大中型發電站，石油化工系統軟件等自動化技術水平高，規定與電子計算機插口的場地。

國家標準:本商品合乎GB7251.1-1997《低壓成套開關設備和控制設備》和JB/T9661-1999《低壓抽出式成套開關設備》的規定。

公司為保障一線生產的高效運轉，運用多方式、多渠道提高工作效率，通過培養崗位技術人才，提高設備操作完好率玉自動化技能是吧，積極推行“6S”現場管理，加強物流管理，提升各車間各班組、各崗位之間工作成效，達成共識、高效、高標準的生產意識，從而促進企業經濟的發展。

結構特點：

架構選用8MF型張口槽鋼，主架構上安裝變位系數為E=20毫米和100毫米的Φ9.3mm的安裝孔，促使架構拼裝靈便便捷。

開關柜的各作用室互相防護，其隔室分成作用模塊室、母線槽室和電纜線室。各室的功效相對性單獨。

水準母線槽選用柜后平置式排序方法，以提高母線槽抗電驅動力的工作能力，是使主電源電路具有高短路故障抗壓強度工作能力的基礎對策。

電纜線隔室的設計方案使電纜線上、下出入均十分便捷。

抽屜柜高寬比的變位系數為160Mm。抽屜柜更改僅在高寬比規格上轉變，其總寬、深層規格不會改變。同樣作用模塊的抽屜柜具備優良的交換性。模塊控制回路額定電壓400A及下列。

抽屜柜控制面板具備分、合、實驗、抽出來等部位的顯著標示。抽屜柜模塊設立機械設備互鎖設備。1抽屜柜模塊為行為主體,另外具備抽出來式和變動性,能夠混和組成,隨意應用。

柜門的防水等級為IP30IP40,還能夠按客戶必須采用。

GCS與MNS的差別

（1）出產地不一樣：GCS是中國獨立開發設計的。MNS是以ABB企業引入的。GCS是以96年剛開始投入市場，許多層面全是模仿MNS，比如水準母線槽，出入線方法等。

（2）鋼型組裝不一樣：GCS是由8MF（KS）槽鋼組裝而成，而MNS是由C（KB）槽鋼組裝的。從抗壓強度上講GCS要好于MNS。可是從美觀大方上講，MNS要比GCS漂亮，許多生產廠家都選用C鋁型材做GCS。GCS初始設計方案較大 電流量只有保證4000A，而MNS能夠做到高些，歷經許多改善GCS如今做到6300A。

（3）抽屜柜組織不一樣：GCS選用轉動推動組織（CJG-1~3），而MNS選用的是大互鎖。比較之下GCS抽屜柜比MNS抽屜柜插下更省勁一點。

（4）安裝變位系數不一樣：MNS柜安裝變位系數是25mm而GCS是20毫米，GCS數最多可做11層抽屜柜，MNS能夠做9層，可是MNS能夠做兩面柜（正反面兩均裝抽屜柜）。因而GCS數最多可做22個抽屜柜，而MNS可做72個抽屜柜（GCS沒四分之一模塊抽屜柜而MNS有）。MNS在小電流量層面有優點。而GCS在大電流量層面有一些優點。

航鋒電氣有限公司地處浙南沿海，與溫州市區隔江相望，緊靠104國道、甬臺溫高速、金麗溫高速公路，距溫州機場、溫州火車站亦近在咫尺，交通便利。公司配備了現代化的生產線和先進檢測設備。

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：[email protected]

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://www.inisfrangrance.com

高壓柜廠家?guī)懔私飧叩蛪洪_關柜GCK系列

產品規格及含意

PC柜承擔大空間負載的供電系統，因此PC中一般選用架構式空氣漏電開關，一個PC僅有2-3個控制回路，依據電力設計技術規范，75KW及之上負載由PC供電系統。

公司技術力量雄厚，工藝設備先進，有完善的售后服務障體系。公司產品取得了一系列的專業認證。航鋒電'氣有限公司遵循“誠信為本、質量保障”的企業宗旨，以促進社會與經濟的持續發展為目標，立足于工業電氣行業，為國家電氣工業做出應有的貢獻!

MCC承擔向中小型容積負載供電系統，因此MCC中一般選用塑殼電源開關，一個MCC能夠有5-20個控制回路，依據電力設計技術規范，75KW下列的負載由MCC供電系統。

GCK低壓抽出式開關柜(下稱開關柜)由驅動力配電設備管理中心(PC)柜和電動機控制管理中心(MCC)兩一部分構成。該設備適用溝通交流50(60)HZ、額定值工作標準電壓不大于660V、額定電壓4000A及下列的控配電系統,做為驅動力配電設備、電動機控制及照明燈具等變電設備。

GCK開關柜合乎IEC60439-1《低壓成套開關設備和控制設備》、GB7251.1-1997《低壓成套開關設備和控制設備》、GB/T14048.1-93《低壓開關設備和控制設備總則》等規范。

且具備分?jǐn)嗄芰Ω?、動耐熱性好、?gòu)造優秀有效、電氣設備計劃方案靈便、系列性、實用性強、各種各樣計劃方案模塊隨意組成、一臺柜門。所容下的回路數較多、節約占地、防水等級高、可以信賴、檢修便捷等優勢。

(2)結構特點

①　整柜選用組裝式組成構造，變位系數孔安裝，零部件實用性強，可接受性好，規范化水平高。

②　柜門上端為母線槽室、前側為家用電器室、后側為電纜線出入線室，各室間有厚鋼板或絕緣板作防護，以確保安全性。

③　MCC柜抽屜柜小室的門與隔離開關或刀閘的實際操作搖桿設立機械設備互鎖，僅有搖桿在開斷部位時門才可以打開。

④　受電電源開關、聯絡開關及MCC柜的抽屜柜具備三個部位：接入部位、實驗部位、斷掉部位。

⑤　開關柜的頂端依據受電必須能裝母線橋。

公司為保障一線生產的高效運轉，運用多方式、多渠道提高工作效率，通過培養崗位技術人才，提高設備操作完好率玉自動化技能是吧，積極推行“6S”現場管理，加強物流管理，提升各車間各班組、各崗位之間工作成效，達成共識、高效、高標準的生產意識，從而促進企業經濟的發展。

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：[email protected]

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://www.inisfrangrance.com

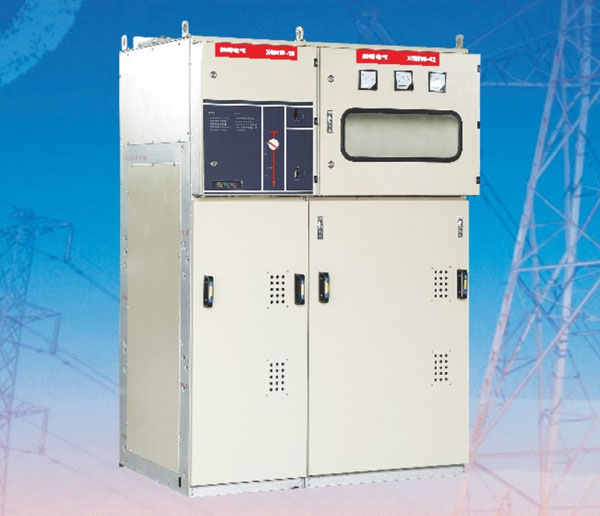

高低壓開關柜GGD系列介紹

GGD型溝通交流低壓配電箱適用配電站、發電站、工礦企業等電力工程客戶的溝通交流50Hz，額定值工作標準電壓380V，額定值工作中電流量1000-3150A的配電系統，做為驅動力、照明燈具及發變電設備的電磁能變換、分派與操縱的用處。

航鋒電氣有限公司是以工業電氣制造為主導方向，主要生產高壓真空斷路器、負荷開關、隔離開關等高壓元件,高低壓成套設備,箱式變電站等一系列產品。

GGD型溝通交流低壓配電箱是依據電力部，眾多電力工程客戶及技術部的規定，依照安全性、經濟發展、有效、靠譜的標準設計方案的新式低壓配電箱。

商品具備分?jǐn)嗄芰Ω?，動耐熱性好，電氣設備計劃方案靈便、組成便捷，系列性，應用性強、構造新奇，防水等級高特性?？勺鰹榈讐撼商自O(shè)備開關柜的升級換代商品應用。

結構特點

①　GGD型溝通交流低壓配電箱的柜門選用通用性柜方式，架構用8MF冷軋薄板部分電焊焊接拼裝而成，并有20模的安裝孔，通用性指數高。

②　GGD柜考慮到排熱難題。在柜門左右兩邊均有不一樣總數的排熱槽孔，當柜里電氣元器件發燙后，發熱量升高，根據上方槽孔排出來，而冷氣不斷由下方槽孔填補進柜，使密封性的柜門由上而下產生一個空氣流通道，做到排熱的目地。

③　GGD柜依照智能化工業品產品造型設計的規定，選用黃金分割比的方式 設計方案柜門外觀設計和各一部分的切分規格，使整柜別具一格，面目一新。

④　柜門的機蓋在必須時可拆卸，有利于當場主母線槽的安裝和調節，柜上的四角配有吊鉤，用以吊裝和運輸。

⑤　柜門的防水等級為IP30，客戶也可依據自然環境的規定在IP20—IP40中間挑選。

公司技術力量雄厚，工藝設備先進，有完善的售后服務障體系。公司產品取得了一系列的專業認證。航鋒電'氣有限公司遵循“誠信為本、質量保障”的企業宗旨，以促進社會與經濟的持續發展為目標，立足于工業電氣行業，為國家電氣工業做出應有的貢獻!

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：[email protected]

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://www.inisfrangrance.com

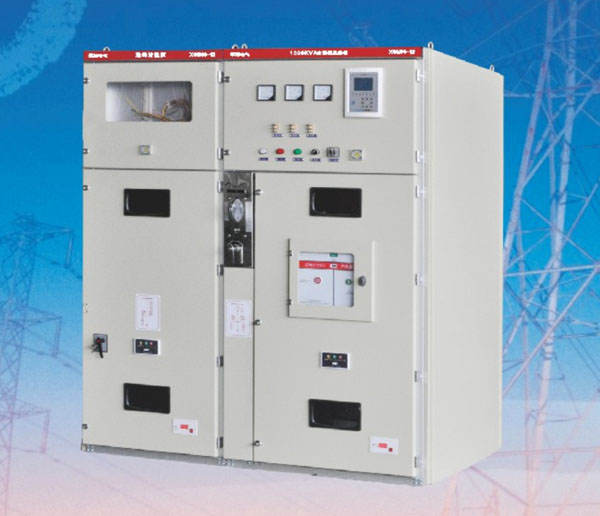

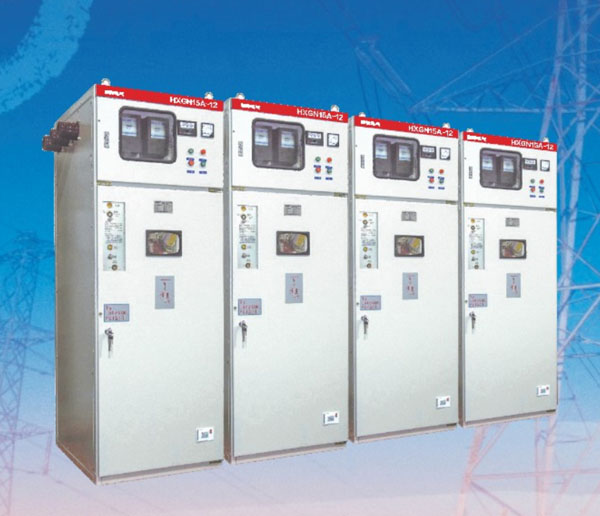

高低壓開關柜是用來對線路、設備實施控制、保護的

開關柜就是指按一定的路線計劃方案將一次設備、二次機器設備拼裝而成的成套設備配電設備，是用于對路線、機器設備執行操縱、維護的。開關柜的構造大致相近，關鍵分成母線槽室、隔離開關室、二次主控室（儀表盤室）、同軸電纜室，各室中間一般有厚鋼板防護。

內部電子器件包含：母線槽（醫用匯流排）、隔離開關、基本汽車?yán)^電器、綜合性繼電保護裝置設備、計量檢定儀表盤、防護刀、顯示燈、接地裝置刀等。

航鋒電氣有限公司地處浙南沿海，與溫州市區隔江相望，緊靠104國道、甬臺溫高速、金麗溫高速公路，距溫州機場、溫州火車站亦近在咫尺，交通便利。公司配備了現代化的生產線和先進檢測設備。

1.按隔離開關安裝方法分

（1）移開啟式或手車式：表明柜里的關鍵電氣元器件(如:隔離開關)是安裝在可抽出來的手車?yán)锏?，因為手車柜有非常好的交換性,因而能夠進一步提高供電系統的可信性，常見的手車類型有：防護手車、計量檢定手車、隔離開關手車、PT手車、電力電容器手車和常用變手車等。

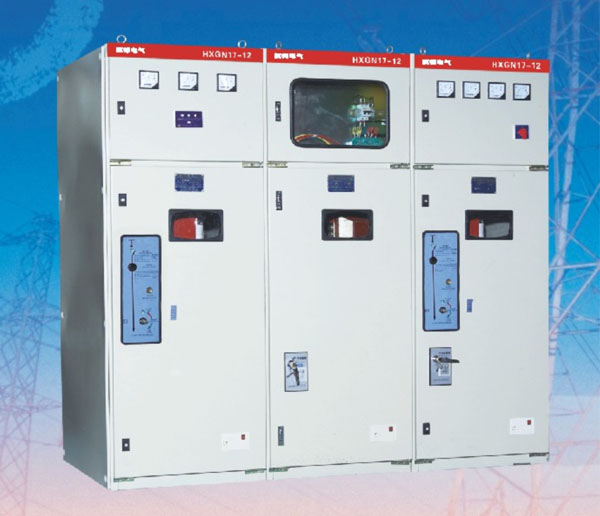

（2）移動式：表明柜里全部的電氣元器件(如：隔離開關或高壓負荷開關等)均為移動式安裝的，移動式開關柜比較簡單經濟發展。

2.按安裝地址分

（1）用以室內(用N表明)；表明只有在室內安裝應用。

（2）用以室外(用W表明)；表明能夠在戶外安裝應用。

3.按柜門構造分

（1）金屬材料封閉式鎧裝電纜式開關柜，關鍵構成構件(比如：隔離開關、電壓互感器、母線槽等)各自裝在接地裝置的用金屬材料擋板分隔的隔室中的金屬材料封閉式開關柜。

（2）金屬材料封閉式間距式開關柜，與鎧裝電纜式金屬材料封閉式開關柜類似，其關鍵電氣元器件也各自裝于獨立的隔房間內，但具備一個或好幾個合乎一定防水等級的非金屬材料擋板。

（3）金屬材料封閉式廂式開關柜開關柜機殼為金屬材料密閉式的開關柜。

（4）開放式開關柜，無維護級別規定，機殼有一部分是拉開的開關柜。

航鋒電氣有限公司是以工業電氣制造為主導方向，主要生產高壓真空斷路器、負荷開關、隔離開關等高壓元件,高低壓成套設備,箱式變電站等一系列產品。

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：[email protected]

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://www.inisfrangrance.com

高低壓開關柜-柜內電器元件

公司為保障一線生產的高效運轉，運用多方式、多渠道提高工作效率，通過培養崗位技術人才，提高設備操作完好率玉自動化技能是吧，積極推行“6S”現場管理，加強物流管理，提升各車間各班組、各崗位之間工作成效，達成共識、高效、高標準的生產意識，從而促進企業經濟的發展。

高低壓開關柜——柜里電氣元器件：

柜里常見一次電氣元器件（主控制回路機器設備）普遍的有以下機器設備：

1、電壓互感器通稱CT[如：LZZBJ9-10]

2、互感器通稱PT[如:JDZJ-10]

3、接地裝置電源開關[如:JN15-12]

4、高壓避雷器(阻容吸收器)[如:HY5WS單相電型;TBP、JBP組合式]

5、刀閘[如:GN19-12、GN30-12、GN25-12]

6、高壓斷路器[如：低油型(S)、真空泵型(Z)、SF6型(L)]

7、髙壓交流接觸器[如：JCZ3-10D/400A型]

8、熔斷器[如：RN2-12、XRNP-12、RN1-12]

9、變電器[如:SC(L)系列產品干變、S系列產品油變]

10、髙壓帶電顯示器[GSN-10Q型]<

11、絕緣層件[如:穿墻套管、斷路器盒、復合絕緣子、絕緣層熱收縮(冷縮)護線套]

12、主母線槽和支系母線槽

13、髙壓串聯電抗器[如串連型:CKSC和啟動機型:QKSG]

14、高壓負荷開關[如:FN26-12(L)、FN16-12(Z)]

15、髙壓單相電串聯電力電容器[如:BFF12-30-1]這些

高低壓開關柜——二次電子器件：

柜里常見的關鍵二次元器件（別稱二次機器設備或輔助機器設備，就是指對一次設備開展監督、操縱、精確測量、調節和維護的底壓機器設備）,普遍的有以下機器設備:1.汽車?yán)^電器2.電表3.電流計4.電流表5.功率因數表6.功率因數表7.頻率表8.斷路器9.空氣漏電開關10.切換開關11.信號指示燈12.電阻器13.按鍵14.微型機綜合性保護設備這些。

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：[email protected]

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://www.inisfrangrance.com

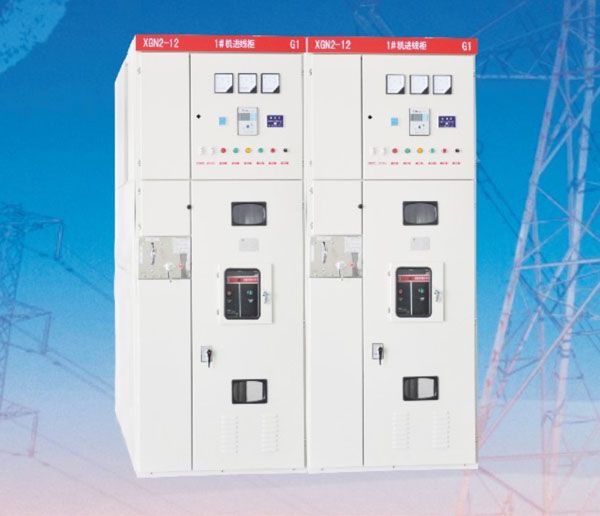

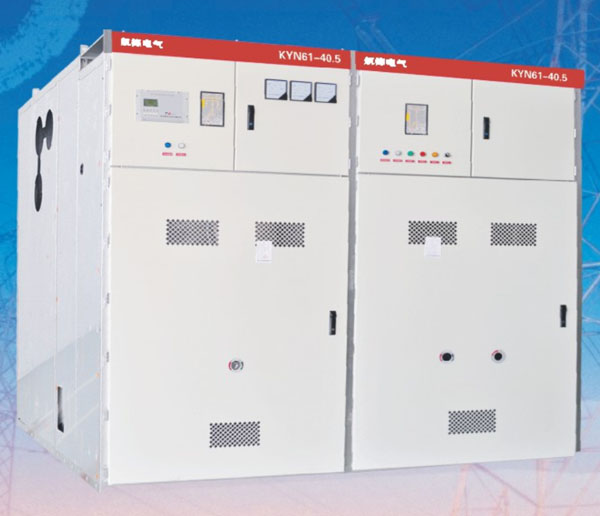

關于高低壓開關柜的柜體材料及功能單元講解

高低壓開關柜是大家普遍的電器設備之一，可是開關柜里邊都一些什么，它的關鍵組成有什么，好多人都并不是太掌握。今日，我國第二大電力工程自媒體平臺云控制回路就給大伙兒介紹一下高低壓開關柜的關鍵構成。

公司技術力量雄厚，工藝設備先進，有完善的售后服務障體系。公司產品取得了一系列的專業認證。航鋒電'氣有限公司遵循“誠信為本、質量保障”的企業宗旨，以促進社會與經濟的持續發展為目標，立足于工業電氣行業，為國家電氣工業做出應有的貢獻!

高低壓開關柜應考慮GB3906-1991《3-35kV交流金屬封閉開關設備》規范的有關規定。由柜門和隔離開關二絕大多數構成，具備空架出入線、電纜線出入線、母線槽聯系等作用。柜門由罩殼、電氣元器件(包含絕緣層件)、各種各樣組織、二次接線端子及聯線等構成。

一、高低壓開關柜——柜門的原材料:

1、冷扎厚鋼板或角鐵(用以電焊焊接柜);

2、敷鋁鋅厚鋼板或鍍鋅板(用以拼裝柜).

3、不銹鋼板材(不導帶磁).

4、鋁合金板((不導帶磁).

二、高低壓開關柜——柜門的作用模塊：

1、母線槽室

母線槽室布局在開關柜的反面上端，作安裝布局三相髙壓溝通交流母線槽及根據環路母線槽完成與靜斷路器聯接的用處。所有母線槽用絕緣管塑封。在母線槽穿越重生開關柜擋板時，用母線槽防水套管固定不動。假如出現內部常見故障電孤，能限定安全事故涌向鄰柜，并能確保母線槽的沖擊韌性。

2、手車隔離開關室

在隔離開關房間內安裝了特殊的滑軌，供隔離開關手車以內滑跑與工作中。手車能在工作中部位、實驗部位中間挪動。靜斷路器的擋板（懸板）安裝手中車室的后內壁。手車從實驗部位挪動到工作中部位全過程中，擋板全自動開啟，反向挪動手車則徹底復合型，進而確保了實際操作工作人員不碰觸帶電體。

3、電纜線室

電纜線房間內可安裝電壓互感器、接地裝置電源開關、高壓避雷器過壓保護裝置及其電纜線等附設機器設備，并在其底端配置裂開的鉆膠鋁合金板，以保證當場工程施工的便捷。

4、汽車?yán)^電器室

汽車?yán)^電器室的控制面板上，安裝有微機繼電保護設備、實際操作門把、維護出入口銷釘、儀表盤、情況顯示燈或情況顯示屏汽車?yán)^電器房間內，安裝有端子排、微機繼電保護控制電路直流穩壓電源電源開關、微機繼電保護工作中直流穩壓電源、儲能技術電動機工作中電源總開關直流電或溝通交流，及其特別要求的二次機器設備。
